隨著著生活水平的不斷提高，人們對(duì)服裝品質(zhì)和舒適度的要求越來越高。尤其是戶外運(yùn)動(dòng)的流行，使得人們對(duì)防水性能的需求也越來越迫切。
防滲透：真正的防水衛(wèi)士
說起防水，很多人首先想到的是“防潑水”。其實(shí)，這是面料防水的基礎(chǔ)版。通過在面料中加入疏水性化合物，讓纖維表面變得像荷葉一樣，水分子只能在上面滾動(dòng)滑落，無法滲透。想象一下，雨滴落在你的外套上，不是滲透進(jìn)去，而是像跳華爾茲一樣優(yōu)雅滑落，是不是超酷？但請(qǐng)注意，防潑水并非完全防水，長(zhǎng)時(shí)間淋雨或水壓增大時(shí)，仍有可能滲水。
實(shí)際上，真正的防水也應(yīng)該包括抵抗水滲透的能力。如果說防潑水是初級(jí)防護(hù)，那么防滲透就是防水界的“鋼鐵俠”。它通過在面料表面或底層形成一層堅(jiān)不可摧的防水屏障，徹底隔絕水的滲透。無論是涂層技術(shù)還是層壓工藝，都能讓面料擁有超乎想象的防水能力，甚至能抵擋住3000mm水柱以上的壓力！
這種真防水面料不僅持久耐用，還經(jīng)得起洗滌和時(shí)間的考驗(yàn)，讓你在暴雨中也能自信滿滿，優(yōu)雅前行。
防水的影響因素
織物的防水性能是指織物具有阻止水潤(rùn)濕或穿透的能力。因此織物的防水性包括抗?jié)裥阅芎涂節(jié)B透（靜水壓）性能。對(duì)于織物的防水和透水性，總體上來說主要有3個(gè)主要因素：
1、纖維表面的浸潤(rùn)性
當(dāng)纖維的接觸角θ<90°時(shí)，纖維集合體材料是一個(gè)導(dǎo)水材料，結(jié)構(gòu)緊密只會(huì)導(dǎo)致更多的毛細(xì)孔芯吸導(dǎo)水。當(dāng)纖維θ>90°時(shí)，纖維具有防水特征，當(dāng)織物結(jié)構(gòu)越緊密(即孔隙越小)時(shí)，防水效果越好。因此，織物只有在已知纖維的接觸角時(shí)，才較好討論其防水或透水性。
2、織物的涂層
在織物表面涂上一層不透水、不溶于水的連續(xù)薄膜層，降低了織物的透水性，織物因此不透氣。其不太適用于衣物，但可用于篷蓋布或雨披等。若采用防水、多微孔的涂層膜，可形成防水性優(yōu)良，且透水、透氣性好的涂層織物。
3、環(huán)境
拒水織物或涂層織物大多是不吸濕纖維或涂層材料制成，因此相對(duì)濕度的變化不會(huì)影響其防水性能。而導(dǎo)水織物，大多為吸濕纖維材料。相對(duì)濕度增大，纖維吸濕增強(qiáng)，纖維膨脹而毛細(xì)作用增強(qiáng)，故織物的導(dǎo)水性增強(qiáng)。溫度的影響與濕度相同。因此環(huán)境對(duì)導(dǎo)水織物有很大的影響。
防水性能測(cè)試：科學(xué)驗(yàn)證，品質(zhì)保證
織物防水指標(biāo)在國(guó)內(nèi)外有許多個(gè)檢測(cè)標(biāo)準(zhǔn)，本文將主要介紹對(duì)比國(guó)標(biāo)GB&日標(biāo)JIS織物防水性能標(biāo)準(zhǔn)，幫助各位讀者更好地了解織物的各項(xiàng)防水性能。
中國(guó)國(guó)家織物防水性能的表征方式主要有抗靜水壓、沾水（噴淋）和淋雨測(cè)試。而日本標(biāo)準(zhǔn)JIS L 1092:2009《紡織品 防水性試驗(yàn)方法》是在沾水法的基礎(chǔ)上進(jìn)行評(píng)價(jià)的。各種測(cè)試方法以及評(píng)價(jià)標(biāo)準(zhǔn)如下：
①檢測(cè)方法:靜水壓法
耐靜水壓是防水透濕織物的重要指標(biāo)之一，它是指水通過織物時(shí)所遇到的阻力，用于表征織物抵抗被水滲透的程度。在標(biāo)準(zhǔn)大氣壓條件下，織物的一側(cè)承受持續(xù)上升的水壓，直到織物背面滲出規(guī)定數(shù)量的水滴為止，此時(shí)測(cè)得的水的壓力值即為靜水壓。該方法所測(cè)得的結(jié)果，不僅與織物防水性有關(guān)，而且與織物本身的性質(zhì)有關(guān)�？椢锬艹惺艿撵o水壓越大，防水性或抗?jié)B漏性越好。

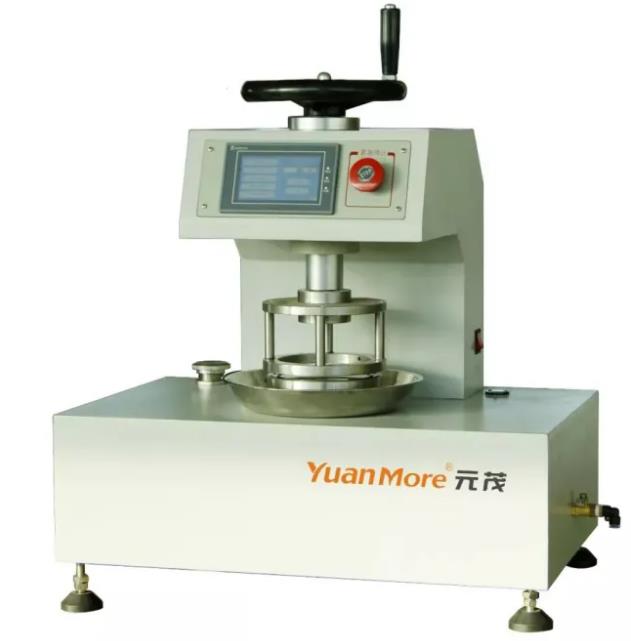

儀器：
檢測(cè)原理：
以織物承受的靜水壓來表示水透過織物所遇到的阻力。在標(biāo)準(zhǔn)大氣條件下，試樣的一面承受持續(xù)上升的水壓，直到另一面出現(xiàn)三處滲水點(diǎn)出現(xiàn)時(shí)的壓力值，并以此評(píng)價(jià)試樣的防水性能。
國(guó)家標(biāo)準(zhǔn)GB/T 4744-2013 《紡織品 防水性能的檢測(cè)和評(píng)價(jià) 靜水壓法》中對(duì)防水性能的評(píng)價(jià)標(biāo)準(zhǔn)如下：
②檢測(cè)方法:沾水法
沾水等級(jí)可用于表征織物表面抵抗被水潤(rùn)濕的程度。沾水測(cè)試是在一定條件下，水從一定的高度和角度向待測(cè)織物（緊繃狀）連續(xù)滴水或噴水，噴淋停止后，織物正面朝下呈水平狀輕輕敲打，然后通過觀察試樣表面的水漬狀態(tài)，測(cè)定織物沾水性能。

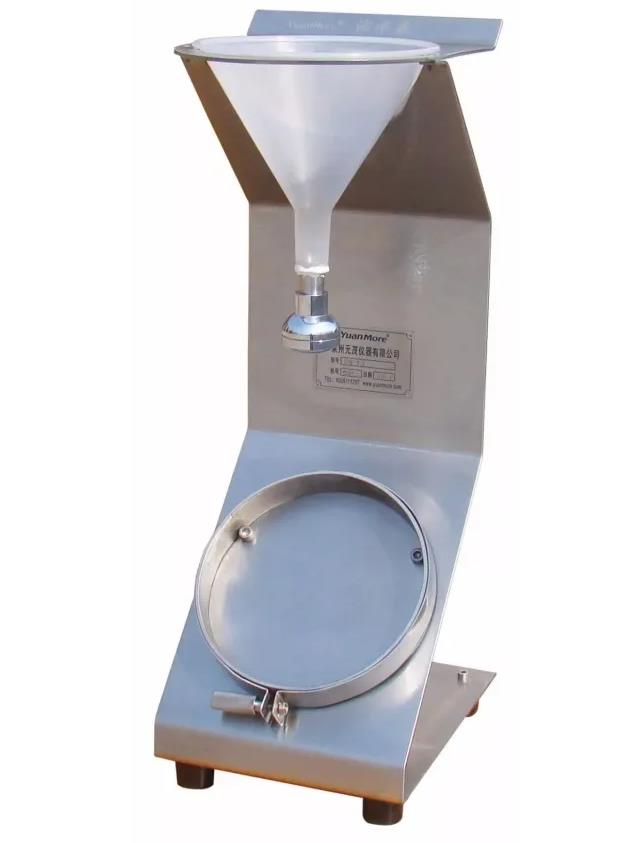

儀器：
檢測(cè)原理：
將試樣安裝在環(huán)形夾持器上，保持夾持器與水平成45°,試樣中心位置距噴嘴下方一定的距離。用一定量的蒸餾水或去離子水噴淋試樣。噴淋后，通過試樣外觀與沾水現(xiàn)象描述及圖片的比較，確定織物的沾水等級(jí)，并以此評(píng)價(jià)織物的防水性能。
其中，國(guó)家標(biāo)準(zhǔn)GB/T 4745-2012 《紡織品 防水性能的檢測(cè)和評(píng)價(jià) 沾水法》中對(duì)防水性能的評(píng)價(jià)標(biāo)準(zhǔn)如下表所示：

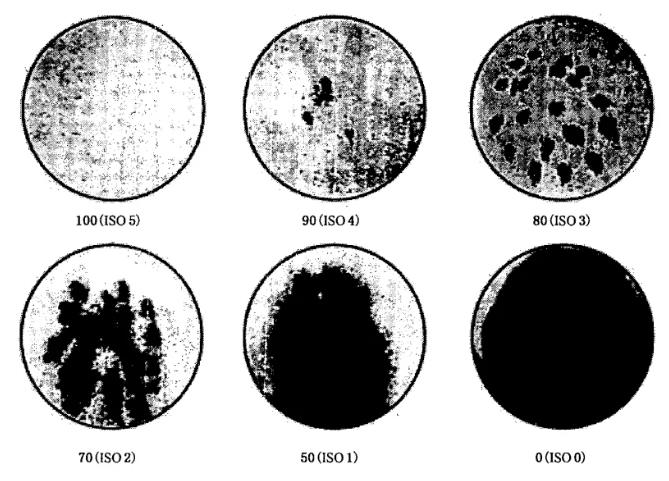

注：方法附帶0、1、2、3、4、5級(jí)判定樣照
日標(biāo)JIS L 1092:2009《紡織品 防水性試驗(yàn)方法》沾水等級(jí)和防水性能評(píng)價(jià)如下：
|
沾水等級(jí)
|
沾水現(xiàn)象描述
|
|
1級(jí)
|
整個(gè)表面均呈現(xiàn)潤(rùn)濕狀態(tài)
|
|
2級(jí)
|
一半表面潤(rùn)濕，呈現(xiàn)小面積的單個(gè)潤(rùn)濕點(diǎn)滲透布面的狀態(tài)
|
|
3級(jí)
|
表面上呈現(xiàn)小面積的單個(gè)水滴狀潤(rùn)濕點(diǎn)
|
|
4級(jí)
|
表面未見潤(rùn)濕，但附著了小水滴
|
|
5級(jí)
|
表面未見潤(rùn)濕，也沒有水滴附著
|
注：方法附帶0、1、2、3、4、5級(jí)判定樣照
③檢測(cè)方法:淋雨法
GB/T 14577-1993織物拒水性測(cè)定 邦迪斯門淋雨法，是模擬大雨時(shí)，測(cè)試織物露在空氣中的拒水性。這個(gè)方法適用于任何經(jīng)過或未經(jīng)過拒水整理的織物。淋雨試驗(yàn)用于表征織物抵抗被水潤(rùn)濕和滲透的性能，特別適用于防水性能較強(qiáng)的織物，因?yàn)樗菧y(cè)試織物抵抗一定沖擊強(qiáng)度噴淋水的滲透性的方法。此標(biāo)準(zhǔn)適用于評(píng)價(jià)織物在運(yùn)動(dòng)狀態(tài)下經(jīng)受陣雨的拒水性整理工藝效果。

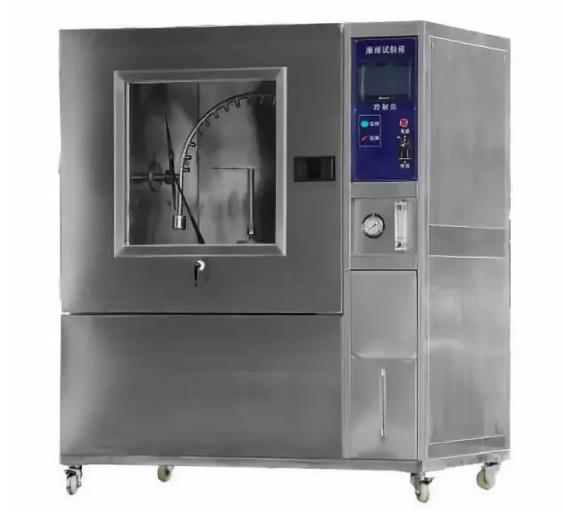

儀器：
檢測(cè)原理：
將背面附有吸水紙（質(zhì)量已知）的試樣在規(guī)定條件下用水噴淋5min，然后重新稱量吸水紙的質(zhì)量，通過吸水紙質(zhì)量的增加來測(cè)定試驗(yàn)過程中滲過試樣的水的質(zhì)量。
用參比樣照按照如下5級(jí)標(biāo)準(zhǔn)目測(cè)評(píng)定濕試樣的拒水性：
|
拒水等級(jí)
|
拒水現(xiàn)象描述
|
|
1級(jí)
|
整個(gè)表面潤(rùn)濕
|
|
2級(jí)
|
部分潤(rùn)濕
|
|
3級(jí)
|
部分試樣沾上水珠
|
|
4級(jí)
|
形成大水珠
|
|
5級(jí)
|
小水珠快速滴下
|
注：方法附帶1、2、3、4、5級(jí)判定樣照
面料防水的后整工藝
用防水劑整理布料，在防水劑的作用下，織物表面形成一層保護(hù)膜，使織物具有疏水性，防止水分子穿過織物表面，從而達(dá)到防水效果。
常見的防水助劑：
①C6、C8一類含氟防水助劑
②無氟防水助劑及生物基防水劑一類環(huán)保助劑
環(huán)保新選擇-無氟防水整理劑SH
隨著環(huán)保意識(shí)的提升，傳統(tǒng)含氟防水劑逐漸退出舞臺(tái)，取而代之的是更加環(huán)保的無氟防水整理劑。例如，由潔爾爽研發(fā)的無氟防水整理劑SH，具有其他無氟防水劑無法達(dá)到的防水效果，甚至用于磨毛布仍能具有良好的防水效果！在賦予織物優(yōu)良的耐久拒水性能的同時(shí),賦予織物優(yōu)良的手感、耐褶皺及滑爽性能和良好的透氣性能，適用于開發(fā)納米無氟環(huán)保綠色防水紡織品，制造男女外套、休閑裝、工作服、家紡和產(chǎn)業(yè)用紡織品。
一、基本性質(zhì)：
|
產(chǎn)品型號(hào)
|
SH-A
|
SH-B
|
|
外觀
|
乳白色液體
|
淡桔紅色液體
|
|
含固量
|
30±2%
|
30±2%
|
|
有效成分
|
改性樹脂水溶液
|
催化交聯(lián)劑
|
|
離子型
|
非離子
|
|
穩(wěn)定性
|
離心3000R/min，30min不分層
|
|
適用織物
|
棉、滌棉、羊毛、尼龍織物、丙綸織物、維綸
|
二、使用方法：
1．參考配方：
SH-A：10-30克/升
SH-B：10-30克/升
具體配方可由用戶根據(jù)要求的防水指標(biāo)通過實(shí)驗(yàn)自行調(diào)節(jié)而確定。
2．工藝流程：
織物 → 二浸二軋（軋余率 70-80%）→ 紅外線預(yù)烘或熱風(fēng)烘干→ 焙烘（拉幅160-200℃×60-20 秒，或焙烘機(jī)上單獨(dú)焙烘：140-150℃x 5-3 分鐘）→ 成品。
|
